Підшипник голки: Дизайн та застосування

Голкові роликові підшипники є спеціалізованим типом роликових підшипників, відомим своєю високою вантажопідйомністю в компактній конструкції. Вони використовують довгі тонкі циліндричні валики (голки) із співвідношенням довжини до діаметру, що робить їх ідеальними для застосувань з обмеженим радіальним простором. Ця стаття досліджує використання підшипників голки та ключові аспекти дизайну підшипника голки, включаючи порівняння продуктивності з іншими типами підшипників.

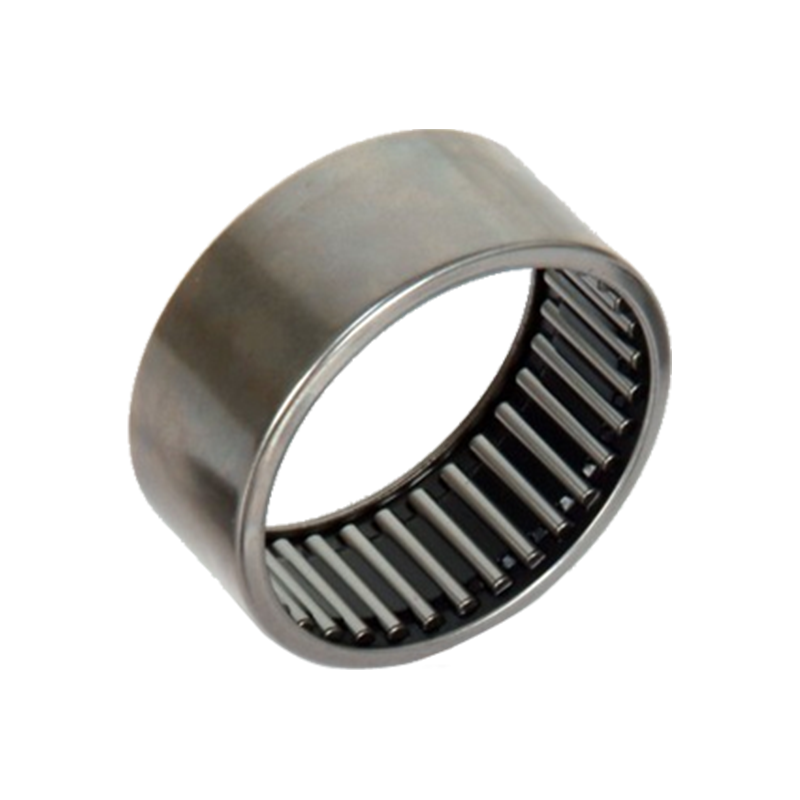

Серія BK голковий валиковий підшипник

Використання голки

Голкові роликові підшипники широко використовуються в галузях промисловості, де обмеження простору та вимоги до високого навантаження є критичними. Деякі поширені програми включають:

Автомобільні передачі: використовуються в коробках передач, зборах зчеплення та диференціальних системах завдяки їх здатності обробляти високі радіальні навантаження в тісних місцях.

Аерокосмічна та оборона: використовується в літальних двигунах, посадковій передачі та роторних системах для їх довговічності та легких властивостей.

Промислові машини: знайдений у друкарських пресах, текстильних машинах та робототехніці, де точність та компактність є важливими.

Медичне обладнання: Використовується на візуальних пристроях та хірургічних інструментах завдяки їх плавній роботі та надійності.

Порівняння продуктивності: підшипники голки проти кульових підшипників

Підшипники голки перевершують кулькові підшипники в навантажувальній здатності та ефективності простору, але менш придатні для високошвидкісних застосувань.

Дизайн підшипника голки

Конструкція голкових роликових підшипників фокусується на максимізації вантажопідйомності при мінімізації місця. Основні міркування дизайну включають:

1. Геометрія роликів
Голкові валики мають довжину в 3-10 разів перевищують їх діаметр, що дозволяє більш високий розподіл навантаження.
Точне шліфування забезпечує рівномірний контакт з доріжками, зменшуючи концентрацію стресу.

2. Конфігурації клітки та доріжки
Накресвані підшипники голки чашки: оснащені тонким зовнішнім кільцем, ідеально підходить для легких застосувань.
Оброблені підшипники голки з кільця: Майте тверді внутрішні/зовнішні кільця для важкого використання.

Клітка проти повного доповнення:
Конструкції в клітці зменшують тертя і дозволяють більш високі швидкості.
Конструкції повного доповнення (без клітки) максимально збільшують ємність навантаження, але обмежена швидкість.

3. Вибір матеріалу
Стандарт: Chrome Steel (SAE 52100) для загальних застосувань.
Високопродуктивна: керамічна або нержавіюча сталь для корозійних або екстремальних температурних середовищ.

4. Змащення та герметизація
Змащення мастила або масло є критично важливим для зменшення зносу.
Інтегровані печатки або щити запобігають забрудненню в суворих умовах.
