Серія БК

Голчасті колісні підшипники серії BK - це високоточні підшипники з високим навантаженням, які широко використовуються в механічному обладнанні та обладнанні автоматизації. Ця серія підшипників в основному складається з внутрішнього кільця, зовнішнього кільця, голчастого ролика та сепаратора. Він має такі переваги, як компактна структура, низьке тертя та плавна робота. Серія BK особливо підходить для застосувань з обмеженим простором. Він може витримувати радіальні навантаження та певні осьові навантаження, покращуючи ефективність і термін служби обладнання. Його чудова конструкція дозволяє йому добре працювати на високій швидкості та в умовах високого навантаження, і широко використовується в автомобілях, верстатах, текстилі, поліграфії та інших галузях промисловості. Крім того, у підшипниках серії BK використовуються високоякісні матеріали та передові технології обробки під час виробничого процесу для забезпечення надійності та довговічності продукту, і вони є незамінними та важливими компонентами в сучасній промисловості.

Надіслати запит

NEEDLE ROLLER · DRAWN CUP · COMPACT

Серія БК Голчастий роликовий підшипник

відкриті кінці високе радіальне навантаження компактний дизайн

Голчасті роликові підшипники серії BK — це підшипники чашкового типу з відкритими кінцями, призначені для застосувань, що вимагають високої радіальної навантажувальної здатності в мінімальному радіальному просторі. Цільне витягнуте зовнішнє кільце служить як доріжкою кочення, так і корпусом, усуваючи потребу в окремому отворі корпусу. Голчасті ролики з прецизійним шліфуванням і логарифмічними профілями забезпечують оптимальний розподіл навантаження та зниження напруги на краю. Підшипник постачається зі фіксуючою пружиною, яка утримує набір голок на місці під час транспортування та складання. Діапазон робочих температур від -30°C до 120°C, сумісний зі стандартними мастилами та маслами. Серія BK забезпечує пряму взаємозамінність з існуючими конструкціями та доступна в широкому діапазоні метричних розмірів для використання в автомобільних трансмісіях, промислових коробках передач і компактному обладнанні.

Компактний дизайн

Витягнута конструкція чашки усуває потребу в окремому отворі корпусу, зменшуючи загальний розмір і вагу вузла.

Високе радіальне навантаження

Лінійний контакт між голками та доріжками кочення забезпечує чудову радіальну навантажувальну здатність порівняно з шарикопідшипниками подібних розмірів.

Утримуюча пружина

Вбудована фіксуюча пружина надійно утримує набір голок під час транспортування, спрощуючи установку та запобігаючи втраті ролика.

Логарифмічний профіль

Оптимізований профіль голчастого валика зменшує напругу на краю та покращує розподіл навантаження, подовжуючи термін служби при великих навантаженнях.

Технічні характеристики

Діаметр отвору 5 мм - 50 мм

Зовнішній діаметр 9 мм - 62 мм

Діапазон ширини 8 мм - 35 мм

Динамічне навантаження 3,2 кН - 28,5 кН

Статичне навантаження 4,8 кН - 42,0 кН

Обмеження швидкості (мастило) 6000 - 18000 об / хв

Обмеження швидкості (масло) 8000 - 24000 об / хв

Клітковий тип Утримуюча пружина

матеріал GCr15 / SAE 52100

Діапазон температур від -30°C до 120°C

Сценарії застосування

Автомобільні трансмісії

Вали коробки передач, вузли синхронізаторів і планетарні редуктори, що вимагають компактної радіальної опори.

Промислові редуктори

Високошвидкісні редуктори з великим крутним моментом у обмеженому просторі.

електроінструмент

Дрилі, шліфувальні машини та кутові шліфувальні машини, яким потрібні компактні підшипники високої щільності.

Сільськогосподарська техніка

Компоненти комбайнів, приводи ВВП та конвеєрні системи.

Технічні запити

У чому різниця між голчастими підшипниками серії BK і HK?

Підшипники серії BK мають відкриті кінці, що дозволяє змащувати вал і спрощує монтаж. Підшипники серії HK - це закриті підшипники з герметичною нижньою кришкою, яка забезпечує додатковий захист від забруднень і утримує мастило.

Яка твердість вала рекомендована для підшипників серії BK?

Рекомендована твердість валу становить 58-62 HRC з шорсткістю поверхні Ra ≤ 0,2 мкм. Вал функціонує як внутрішня доріжка кочення, тому належна твердість і обробка мають вирішальне значення для оптимальної роботи підшипника та терміну служби.

How should BK bearings be mounted?

Втисніть підшипник у корпус за допомогою монтажного інструменту, який торкається зовнішнього кільця. Переконайтеся, що отвір корпусу знаходиться в межах допуску та не має задирок. Ніколи не застосовуйте силу через голки або утримуючу пружину.

What lubrication is recommended for BK bearings?

Використовуйте літієве мастило класу 2 NLGI з присадками EP для більшості застосувань. Для високошвидкісних операцій перевага надається мастилу. Перед запуском переконайтеся, що мастило досягло контактних поверхонь голки та доріжки кочення.

Допуск на отвір корпусу

Рекомендований допуск корпусу H7 для стандартних застосувань. Для середовища з високою вібрацією використовуйте корпус P6.

Підготовка валу

Переконайтеся, що вал відшліфовано та загартовано до 58-62 HRC з обробкою поверхні Ra ≤ 0,2 мкм. Remove sharp edges and burrs.

Зберігання

Зберігати в оригінальній упаковці в сухому місці зі стабільною температурою. Уникайте впливу вологи та агресивних хімічних речовин.

Змащення

Нанесіть мастило на вал і набір голок перед складанням. Для герметичних застосувань забезпечте належний об’єм мастила.

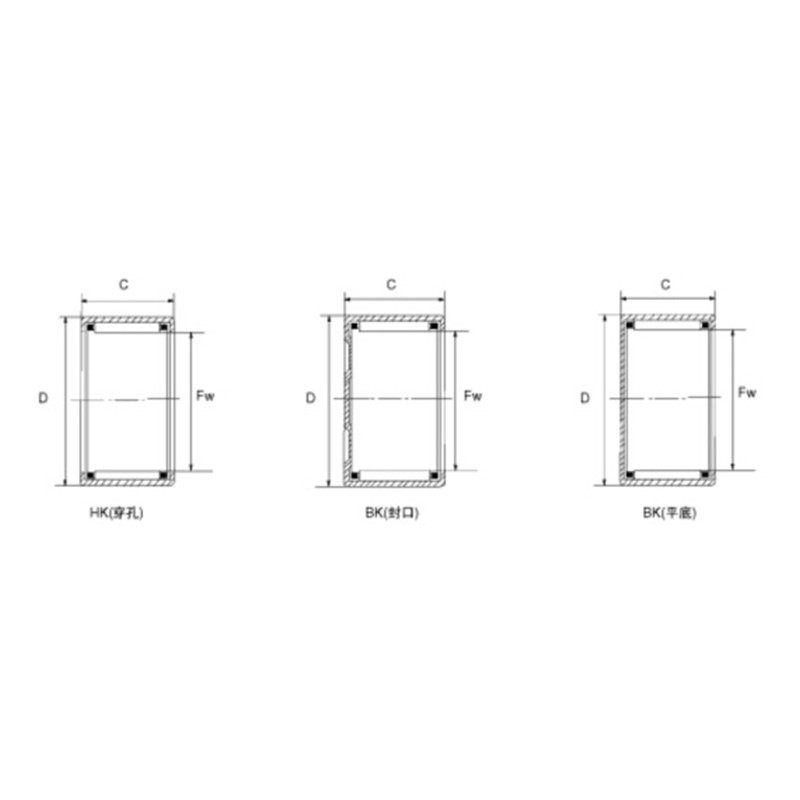

Позначення підшипника		Діаметр валу (мм)	Вага (кг)	Граничні розміри (мм)			Номінальне навантаження (N)		Обмеження швидкості (rpm)
Чинний кодекс	Оригінальний код	Діаметр валу (мм)	Вага (кг)	Fw	D	C	Динамічний	Статичний	олія
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	Квітень-1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
