LMB ... UU..AJ Серія Регульовані лінійні кулькові підшипники-це високоточні компоненти руху з високим навантаженням, які широко використовуються в системах механічного обладнання та автоматизації. Ця серія продуктів розроблена регульовано, що дозволяє користувачам точно регулювати розрив відповідно до фактичних потреб, тим самим покращуючи плавність та точність роботи. Його спеціальна структура подвійної ущільнення ефективно запобігає витоку жиру та зовнішньому забрудненню, продовжуючи термін служби підшипника. Серія LMB ... UU..AJ також має низьку стійкість до тертя, що забезпечує більш високу швидкість роботи та підвищення загальної ефективності роботи. Крім того, внутрішні та зовнішні кільця підшипника виготовляються з високоміцних матеріалів, щоб забезпечити стабільність та довговічність в суворих умовах праці.

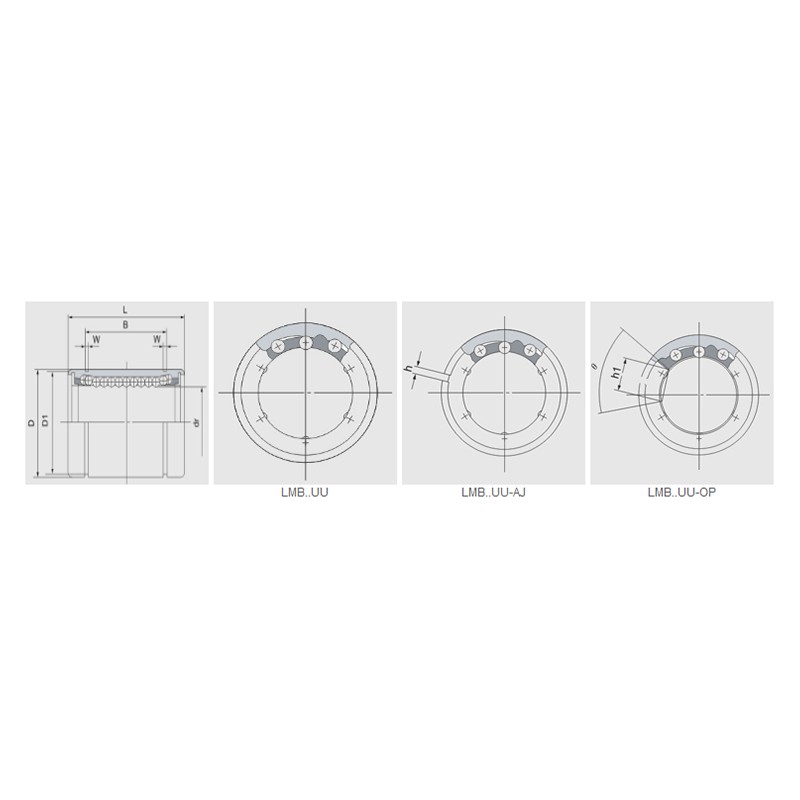

Параметри продукту
| Смола | Номінальний діаметр вала | доктор | Основні розміри та толерантність | Ексцентриситет | Радіальний зазор (макс) | Основний рейтинг навантаження (KN) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmb… uu | Куля | Вага (кг) | Lmb… uu-aj | Куля | Вага | Lmb… uu-op | Куля | Вага (кг) | Дюйм | мм | Дюйм | мм | Точність (дюйм) | Точність (мкм) | Високий (дюйм) | Високий (мкм) | D (дюйм/мм) | D толерантність （дюйм） | D толерантність （(мкм） | L (дюйм/мм) | L Толерантність (дюйм) | L Толерантність (мкм) | B (дюйм/мм) | B Толерантність (дюйм) | B Толерантність (мкм) | W (дюйм/мм) | D1 (дюйм/мм) | H (дюйм/мм) | H1 (дюйм/мм) | θ | Точність | Високий | Динамічний | Статичний | |
| LMB4 | 4 | 8 | LMB4-AJ | 4 | 7.5 | - | - | - | 1/4 | 6.35 | 0.25 | 6.35 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .5000/12.700 | 0/-. 00045 | 0/-11 | .7500/19.050 | 0/-. 008 | 0/-200 | .5110/12.98 | 0/-. 008 | 0/-200 | .0390/0.992 | .4687/11.906 | .04/1 | - | - | .0003/8 | .0005/12 | -0001/-3 | 206 | 265 |
| LMB6UU | 4 | 14 | LMB6UU-AJ | 4 | 13.5 | - | - | - | 3/8 | 9.525 | 0.375 | 9.525 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .6250/15.875 | 0/-. 00050 | 0/-13 | .8750/22.225 | 0/-. 008 | 0/-200 | .6358/16.15 | 0/-. 008 | 0/-200 | .0390/0.992 | .5880/14.935 | .04/1 | - | - | .0003/8 | .0005/12 | -0001/-3 | 225 | 314 |
| LMB8UU | 4 | 37 | LMB8UU-AJ | 4 | 36.5 | LMB8UU-OP | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .8750/22.225 | 0/-. 00050 | 0/-13 | 1.2500/31.750 | 0/-. 008 | 0/-200 | .9625/24.46 | 0/-. 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -0001/-3 | 510 | 784 |
| LMB10UU | 4 | 76 | LMB10UU-AJ | 4 | 74 | LMB10UU-OP | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | 1.1250/28.575 | 0/-. 00050 | 0/-13 | 1,5000/38.100 | 0/-. 008 | 0/-200 | 1.1039/28.04 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -0001/AH15-4 | 774 | 1180 |
| LMB12UU | 5 | 95 | LMB12UU-AJ | 5 | 93 | LMB12UU-OP | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 31.750/1.2500 | 0/-. 00065 | 0/-16 | 1.6250/41.275 | 0/-. 008 | 0/-200 | 1.1657/29.61 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.1760/29.870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -0002/AH15-4 | 862 | 1370 |
| LMB16UU | 6 | 200 | LMB16UU-AJ | 6 | 198 | LMB16UU-OP | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 39.688/1.5625 | 0/-. 00065 | 0/-16 | 2.2500/57.150 | 0/-. 012 | 0/-300 | 1.7547/44.57 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -0002/AH15-4 | 980 | 1570 |
| LMB20UU | 6 | 440 | LMB20UU-AJ | 6 | 430 | LMB20UU-OP | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 50.800/2.0000 | 0/-. 00075 | 0/-19 | 2.6250/66.675 | 0/-. 012 | 0/-300 | 2.0047/50.92 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -0003-8 | 1570 | 2740 |
| LMB24UU | 6 | 670 | LMB24UU-AJ | 6 | 660 | LMB24UU-OP | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 60.325/2.3750 | 0/-. 00075 | 0/-19 | 3.0000/76.200 | 0/-. 012 | 0/-300 | 2.4118/61.26 | 0/-. 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -0003-8 | 2180 | 4020 |
| LMB32UU | 6 | 1140 | LMB32UU-AJ | 1120 | 1 | LMB32UU-OP | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 76.200/3.0000 | 0/-. 00090 | 0/-22 | 4.0000/101.600 | 0/-. 012 | 0/-300 | 3.1917/81.07 | 0/-. 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1,0/25,40 | 50 ° | .0007/17 | .0010/25 | -0005-13 | 3820 | 7940 |
