Серія 1600

Кульковий підшипник серії 1600 є широко використовуваним підшипником кочення. Він має характеристики низького опору тертя та високої швидкості, і може витримувати радіальне навантаження або комбіноване радіальне та осьове навантаження. Ця серія підшипників складається із зовнішнього кільця, внутрішнього кільця, набору сталевих кульок і набору обойм. Існують різні моделі, такі як 16011, 16012 тощо, з внутрішнім діаметром від 25 мм до 100 мм, а також зовнішніми діаметрами та товщиною. Завдяки чудовій продуктивності та широкому діапазону застосування радіальні кулькові підшипники серії 1600 відіграють важливу роль у машинобудуванні, автомобілях, ліфтах та інших галузях промисловості.

Надіслати запит

Представлення продукту

У радиальних шарикопідшипниках серії 1600 використовується надширокий перетин, що забезпечує вищу радіальну навантажувальну здатність і кращу стабільність вала, ніж стандартні підшипники з легким перетином такого ж отвору. Діаметри отворів охоплюють від 10 мм до 50 мм, зовнішні діаметри від 26 мм до 80 мм, а ширина від 8 мм до 18 мм, що дозволяє серії підходити до корпусів, де запас навантаження важливий більше, ніж компактність. Виробництво відповідає граничним розмірам ISO 15. Штамповані сталеві сепаратори є стандартними, поліамідні сепаратори пропонуються для низького рівня шуму. Класи зазору CN, C3 і C4 можна вибрати на етапі замовлення, а відкриті, ZZ і 2RS варіанти ущільнення мають одну межову платформу. Кожна партія поставляється зі звітами про перевірку розмірів і сертифікатами матеріалів.

Надширока секція

Більш широкі кільця збільшують радіальну ємність і покращують стабільність вала під постійним навантаженням, зберігаючи при цьому розміри отворів незмінними.

Один прикордонний майданчик

Варіанти Open, ZZ і 2RS, а також класи кліренсу мають однакові розміри, тому одне сімейство деталей охоплює кілька складальних ліній.

Заблоковані параметри партії

Параметри процесу фіксуються для кожної серії, зберігаючи точність роботи в узгоджених діапазонах допусків для повторюваних замовлень на придбання.

Пакет огляду

Записи про партії, звіти про розміри та сертифікати матеріалів відправляються з кожною відправкою для вхідних перевірок і аудитів.

Довідка про замовлення

Діаметр отвору 10 мм - 50 мм

Зовнішній діаметр 26 мм - 80 мм

Ширина 8 мм - 18 мм

Динамічне навантаження 7,0 кН - 30,0 кН

Статичне навантаження 3,8 кН - 18,5 кН

Варіанти клітки Пресована сталь / поліамід

Класи кліренсу CN / C3 / C4

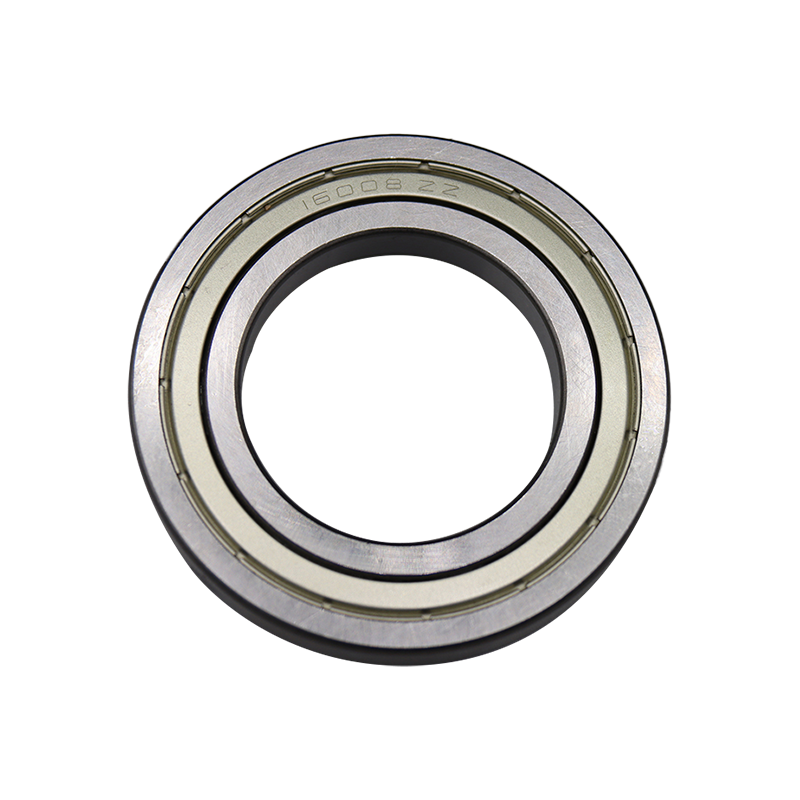

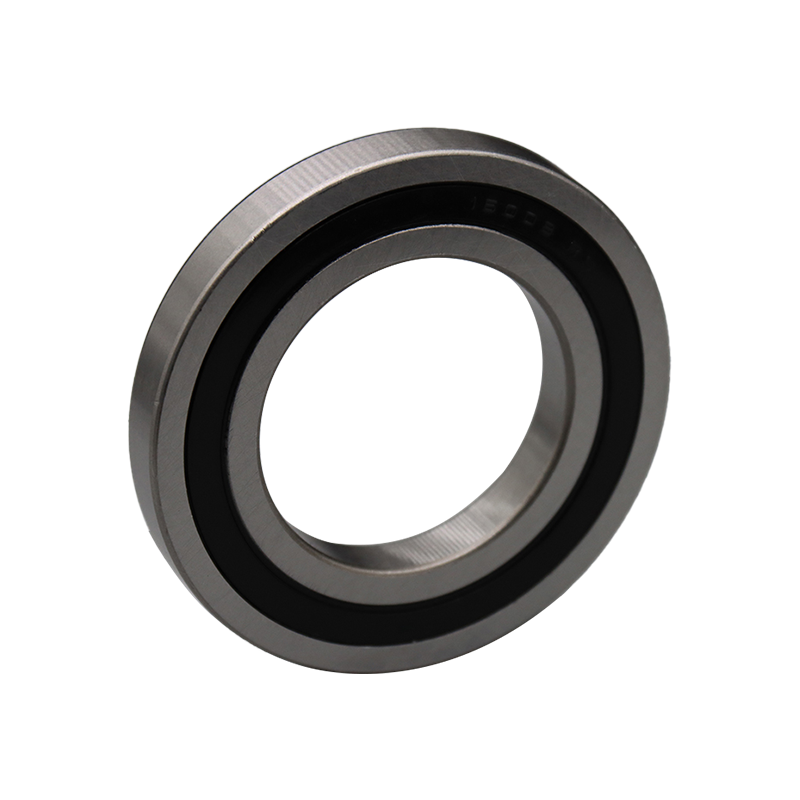

Варіанти ущільнення Відкрити / ZZ / 2RS

Параметри точності P0 / P6

Упаковка Промислова коробка / лоток для сипучих мас

Де вказана серія

Промислові насоси

Опора вала в відцентрових і об'ємних насосах, які потребують додаткового радіального запасу.

Шестерні редуктори

Підшипники вхідного та вихідного валу в легких і середніх редукторах з обмеженим простором корпусу.

Електродвигуни

Опора ротора, де ширша частина покращує стабільність під постійним навантаженням.

Конвеєрні системи

Роликові підшипники в транспортно-розвантажувальному обладнанні з помірними радіальними вимогами.

Сільськогосподарська техніка

Позиції приводу та холостого ходу в знаряддях, які піддаються впливу пилу та сезонних коливань температури.

Текстильне обладнання

Роликова опора в технологічному обладнанні, яке безперервно працює зі стабільною швидкістю.

Запити покупців

Як серія 1600 відрізняється від серії 6200?

Серія 1600 має ширший перетин, ніж лінійка 6200, при такому самому отворі, що забезпечує більшу радіальну ємність і кращу стабільність вала. Вибір залежить від того, чи є обмежуючим фактором площа житла чи запас навантаження.

Чи доступні версії з дозволом C3?

Допуск C3 зберігається на складі напівфабрикатів для звичайних розмірів і підтверджується для кожної позиції на етапі замовлення. CN залишається класом за замовчуванням для повнорозмірної доступності.

Чи можна комбінувати різні варіанти ущільнення в одному замовленні?

так Варіанти Open, ZZ і 2RS мають спільні граничні розміри, тому в одному замовленні на купівлю можуть з’явитися кілька конфігурацій ущільнення, які підтверджуються в аркуші специфікацій.

Яка документація супроводжує масові відправлення?

Масові поставки містять записи про номери партій, звіти про перевірку розмірів і сертифікати матеріалів. Додаткові документи, необхідні для вхідної перевірки, можна оформити під час підтвердження замовлення.

Складські та рядкові накладні

Упаковка integrity

Зберігайте антикорозійні плівки герметично закритими до появи проблеми з боку лінії. Відкрита упаковка вбирає вологу під час зміни температури та залишає плями, які не проходять перевірку.

Напрям пресової посадки

Прикладіть силу до кільця під впливом. Навантаження, що проходить через набір кульок, залишає поглиблення, які спливають у вигляді шуму при роботі, коли вузол досягає робочої швидкості.

Перевірка стану отвору

Перевірте округлість і обробку поверхні перед встановленням. Сколи та задирки змінюють ефективні перешкоди та скорочують термін служби в положеннях безперервної роботи.

Відкритий варіант мастила

Встановіть в’язкість базової мастила під швидкість і температуру. Герметичні варіанти надходять попередньо заповненими і не потребують попереднього змащування.

Серія 1600 дуже широка програма промислового постачання відстежуваність партії

Позначення підшипника	Розмір（мм）				Номінальне навантаження (кН)		Рейтинги швидкості (об/хв)		вага
Позначення підшипника	d	D	B	rs хв	кр	Кор	Мастило	олія	(Кг)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
