Серія 6900

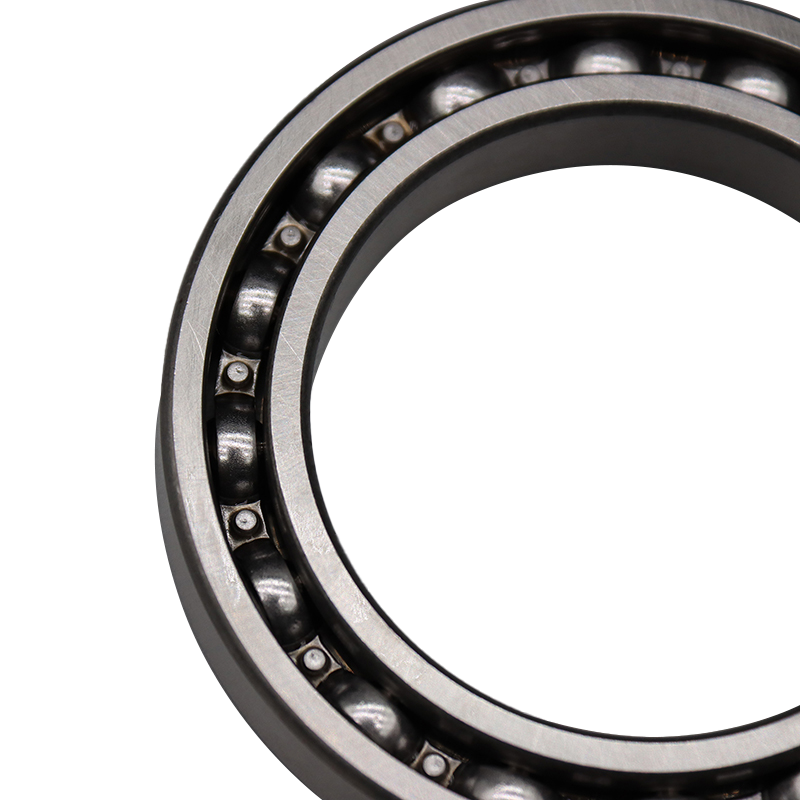

The Радіальний кульковий підшипник серії 6900 це прецизійний підшипник із внутрішнім діаметром 10 мм, зовнішнім діаметром 22 мм і товщиною 6 мм. Цей підшипник широко використовується в двигунах, водяних насосах, електроінструментах, повітряних компресорах, побутовій техніці та іншому обладнанні, і його вважають за високу несучу здатність і стабільну роботу. У той же час підшипники серії 6900 вимагають високої точності виробництва і підходять для високошвидкісного обертання та сприйняття певних радіальних навантажень. Вони є незамінними ключовими компонентами багатьох механічних пристроїв.

Надіслати запит

6900

Серія

Deep Groove

кульковий підшипник

ШИРОКИЙ РОЗДІЛ · ПОСТАЧАННЯ ВИРОБНИЦТВА · ISO 15

Радіальні кулькові підшипники серії 6900 займають ширшу секцію в діапазоні легких радіальних шарикопідшипників, забезпечуючи більшу радіальну ємність, ніж лінія 6800, при меншому зовнішньому діаметрі, ніж еквівалентний розмір 6200. Діаметр отворів становить від 10 мм до 50 мм із зовнішнім діаметром від 22 мм до 72 мм. Виробництво відповідає граничним розмірам ISO 15. Штамповані сталеві каркаси постачаються як стандарт, з поліамідом, армованим скловолокном, доступним для нижчих шумових позицій. Класи кліренсу CN, C3 і C4 можна вибрати на етапі замовлення, а конфігурація герметизації фіксована для кожної позиції. Записи про партії та звіти про перевірку розмірів супроводжують кожне відправлення.

Ємність в легкій секції

Більш широкі кільця, ніж лінія 6800, підвищують радіальне навантаження, не переходячи на конверт 6200.

Конфігурація етапу замовлення

Зазор, клітка та пломбування фіксуються для рядка замовлення на купівлю на одній обмежувальній платформі.

Повторюваний пакетний вихід

Заблоковані параметри процесу зберігають точність роботи в узгоджених діапазонах допуску.

Оглядова стежка

Записи партій, звіти про розміри та сертифікати матеріалів переміщуються з кожною відправкою.

ДОВІДКА НА ЗАМОВЛЕННЯ

свердловина 10–50 мм

зовнішній 22–72 мм

Ширина 6–12 мм

Динамічний C 4,6–24,0 кН

Статичний C0 2,4–14,5 кН

Клітка Сталь / П.А

оформлення CN / C3 / C4

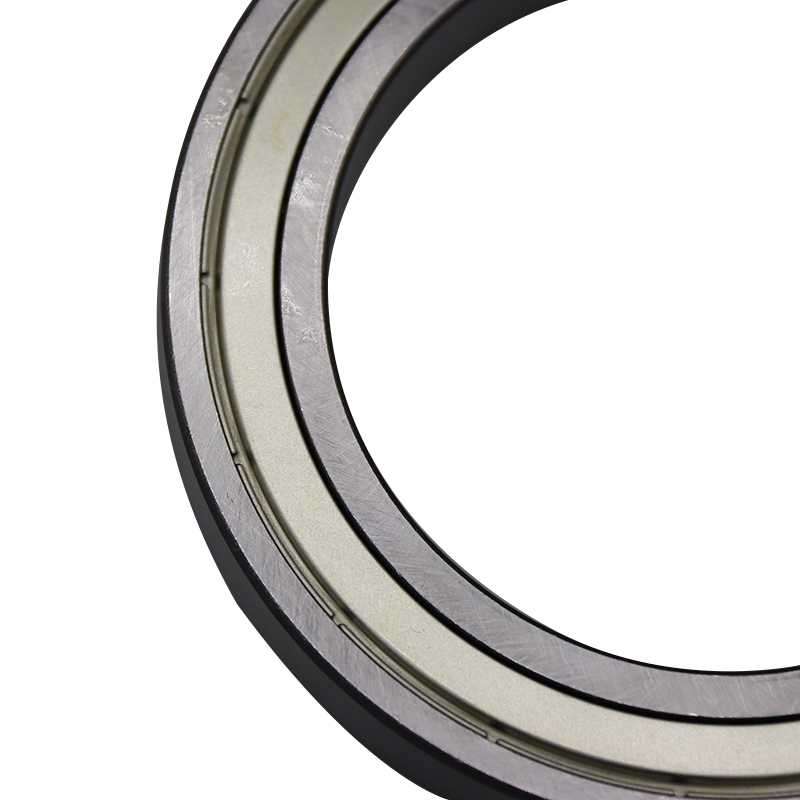

Пломбування Відкрити / ZZ / 2RS

Точність P0 / P6

упаковка Коробка / Лоток

Області специфікації

01 Наконечники приводу насоса Опора вала в малих і середніх відцентрових насосах із запорошеною роботою.

02 Вали редукторів Вхідні та проміжні позиції в агрегатах малої навантаженості з фіксованими отворами корпусу.

03 Опора ротора двигуна Розташування кінцевих кронштейнів у малих і середніх двигунах із помірним радіальним попитом.

04 Вентилятор і повітродувки Опора валу робочого колеса у вентиляційному обладнанні при постійному навантаженні.

05 Транспортуючі ролики Роликові підшипники в легких конвеєрних лініях при помірному навантаженні та швидкості.

06 Сільськогосподарське навісне обладнання Положення приводу та холостого ходу в знаряддях, які піддаються впливу пилу та коливань температури.

Запити покупців

Як розділ 6900 відрізняється від серії 6200?

Серія 6900 має менший зовнішній діаметр, ніж 6200, для того самого отвору, але ширшу секцію, ніж 6800. Вона підходить для корпусів, де діаметр 6200 є занадто великим, а номінальний показник 6800 недостатнім.

Чи є версії C3 на складі?

C3 транспортується в напівфабрикатах для звичайних розмірів і підтверджується для кожної позиції на етапі замовлення. CN залишається класом за замовчуванням для повнорозмірної доступності.

Чи можна відкриті та запечатані варіанти відправляти разом?

так Open, ZZ і 2RS мають спільні граничні розміри, тому кілька конфігурацій ущільнення поєднуються в одному замовленні на купівлю та підтверджуються в технічних характеристиках.

Від чого залежить вибір клітки з поліаміду чи сталі?

Поліамід покриває низькі шумові позиції в межах температурної стелі, тоді як сталь покриває високі температури та умови удару. Заміни спочатку перевіряються відповідно до параметрів програми.

Складські та рядкові накладні

упаковкаaging integrity Зберігайте антикорозійні обгортки герметичними, поки не виникне проблема з боку лінії. Відкрита упаковка вбирає вологу під час зміни температури.

Напрям пресової посадки Прикладіть силу до кільця під впливом. Навантаження через набір кульок залишає поглиблення, які виглядають як шум від бігу.

свердловина condition Перевірте округлість і обробку поверхні перед встановленням. Сколи та задирки змінюють ефективність перешкод і скорочують термін служби.

Мастило відкритого варіанту Зіставте в’язкість базової оливи зі швидкістю та температурою. Запечатані варіанти надходять попередньо заповненими без додаткових кроків.

Позначення підшипника	Розмір（мм）				Номінальне навантаження (кН)		Рейтинги швидкості (об/хв)		вага
Позначення підшипника	d	D	B	rs хв	кр	Кор	Мастило	олія	(Кг)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
