Лінійний кульковий підшипник подвійної ширини серії LME..LUU — це високопродуктивний лінійний компонент, призначений для витримування великих навантажень і високих швидкостей. Ця серія продуктів має структуру подвійної ширини, що забезпечує більшу несучу здатність і вищу стабільність, і підходить для використання в суворих умовах. Підшипники LME..LUU містять високоточні сфери всередині, що забезпечує плавний рух і низькі коефіцієнти тертя, тим самим покращуючи ефективність і термін служби механічного обладнання. Цей вид підшипника простий в установці та потребує невеликого обслуговування, і широко використовується в обладнанні автоматизації, роботах, верстатах з ЧПК та інших точних машинах. Завдяки чудовій конструкції серія LME..LUU ефективно зменшує проміжки між рухомими частинами та покращує загальну точність і надійність руху. Це незамінний ключовий компонент у сучасній промисловості.
Серія LME..LUU — це лінійні шарикопідшипники подвійної ширини, розроблені спеціально для автоматичних трансмісій, де потрібні точний лінійний рух і висока вантажопідйомність. Розширене співвідношення довжини до діаметра забезпечує підвищений опір моменту та здатність нести навантаження порівняно зі стандартними підшипниками однієї ширини. Оснащений LUU (уретанові ущільнення з двома кромками) на обох кінцях, підшипник ефективно утримує мастило, запобігаючи потраплянню забруднень трансмісійної рідини та металевого сміття. Прецизійний контур циркуляції кульки забезпечує плавний рух із низьким коефіцієнтом тертя та постійний опір коченню по всьому ходу. Виготовлена із загартованої підшипникової сталі з відшліфованими доріжками кочення, ця серія розроблена таким чином, щоб витримувати коливальний рух і умови змінного навантаження, які зустрічаються в механізмах корпусу клапана, напрямних вилки перемикання передач і системах приводу зчеплення. Діапазон робочих температур становить від -20°C до 100°C, сумісний зі стандартними рідинами для автоматичних коробок передач.
Конфігурація подвійної ширини забезпечує підвищену вантажопідйомність і покращений опір моменту завдяки більшому співвідношенню довжини до діаметра. Це дозволяє підшипнику справлятися з вищими радіальними навантаженнями та краще протистояти моментам нахилу в автоматичних коробках передач, де обмеження простору обмежують довжину корпусу.
Пломби ЛУУ are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
Рекомендована твердість валу становить 60-64 HRC з шорсткістю поверхні Ra ≤ 0,2 мкм. Це забезпечує оптимальний контакт кочення та продовжує термін служби як підшипника, так і вала в середовищі автоматичної трансмісії.
Підшипники LME..LUU попередньо змащені трансмісійним мастилом. Інтервал повторного змащування залежить від частоти ходів і рівня забруднення навколишнього середовища. Для застосування з високим циклом рекомендується періодичне повторне змащування через кромку ущільнення сумісним мастилом.
Параметри продукту

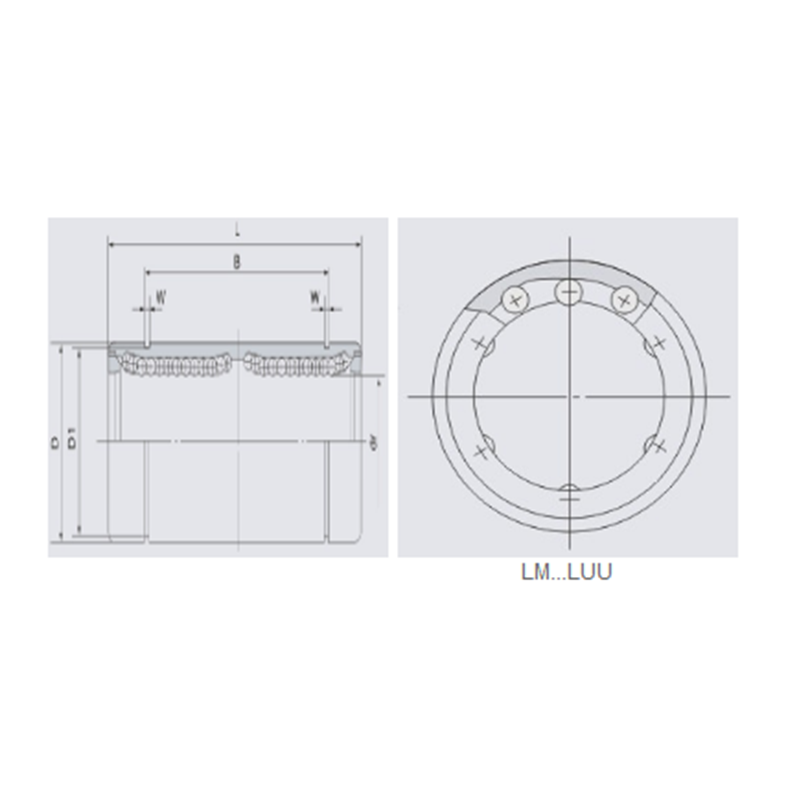

| Номер підшипника | Номінальний діаметр валу | доктор | Основні розміри та допуск | Ексцентриситет | Номінальне навантаження (кН) | Вага (кг) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME…LUU | Схема з м'ячем | мм | мм | Толерантність | D мм | Толерантність(μm) | L мм | Толерантність(μm) | B мм | Толерантність(μm) | Ш (мм) | D1 (мм) | Динамічний | Статичний | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6,5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6,5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
