Мініатюрні кулькові підшипники фланця з розширеними серіями - це механічний компонент, широко використовується в точній техніці, з ефективними ротаційними показниками та чудовою ємністю перенесення навантаження. Цей вид підшипника зазвичай складається з внутрішнього кільця, зовнішнього кільця, котячих елементів (кульок) та клітки. Зовнішнє кільце має дизайн фланця для полегшення установки та забезпечення стабільності підшипника під час роботи. Завдяки їх компактному розміру, цей тип мініатюрного кулькового підшипника зазвичай використовується в електронному обладнанні, моделях, автомобілях та інших невеликих машинах. Розширена серія розроблена для забезпечення більшої жорсткості та міцності в компактному просторі для високошвидкісних та високоточних додатків. Крім того, високоякісні матеріали та мастила зменшують тертя та продовжують термін служби. Користувачі повинні звернути увагу на розмір, ємність завантаження та швидкість підшипника при виборі для задоволення конкретних потреб додатків.

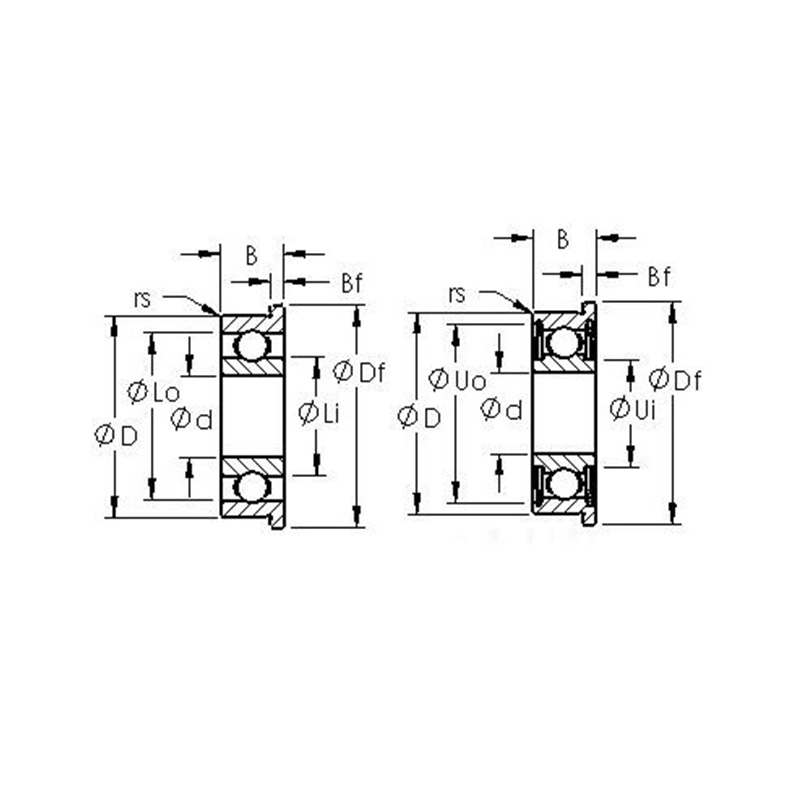

Параметри продукту
| Довідковий тип | Діаметр | О.Д. | Фланця | Відкритий підшипник | Екранований підшипник | ||||||
| r (хв) | О.Д. | Зовнішня ширина | Внутрішня ширина | Ширина фланця | Довідковий тип | Зовнішня ширина | Внутрішня ширина | Ширина фланця | |||
| Frw0zz | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | Frw0 | 2.38 | 3.175 | |
| Frw1zz | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | Frw1 | 2.779 | 3.571 | 0.787 |
| Frw1-4zz | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| Frw133zz | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| Frw1-5zz | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| Frw144zz | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| Frw2-5zz | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | Frw2-5 | 3.571 | 4.366 | 0.787 |
| Frw2-6zz | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | FRW2-6 | 3.571 | 4.366 | 0.787 |
| Frw2zz | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| Frw155zz | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| Frw156zz | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| Frw166zz | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| Frw3zz | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | Frw3 | 4.978 | 5.773 | 1.067 |
| Frw168zz | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| Frw188zz | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| Frw4zz | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | Frw4 | 4.978 | 5.773 | 1.067 |
| FRW1810 ZZ | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
