Серія NA

Вставні підшипники серії NA — це підшипники кочення, призначені для спрощення встановлення та обслуговування. Зазвичай вони складаються з внутрішнього кільця, зовнішнього кільця та тіл кочення. Внутрішнє кільце можна встановлювати безпосередньо на вал, тоді як зовнішнє кільце зазвичай закріплюється на корпусі або кронштейні. Підшипники серії NA мають гарну зносостійкість і несучу здатність і широко використовуються в промисловому обладнанні, сільськогосподарській техніці, електроінструментах та інших сферах. Їхня конструкція дозволяє працювати з певним ступенем зміщення осі та зміни кута, що робить їх дуже адаптивними. Ця серія підшипників також пропонує різноманітні варіанти ущільнення та захисту від пилу для покращення їхньої роботи в суворих умовах. Характеристики вставних підшипників серії NA роблять їх ефективним і надійним вибором для задоволення різноманітних потреб застосування та зниження витрат на обслуговування обладнання.

Надіслати запит

ПІДШИПНИК З НЕРЖАВІЮЧОЮ ВСТАВКОЮ · СЕРІЯ NA · ОБОВ'ЯЗОК ПРОМИВКИ

Серія NA

Вставні кулькові підшипники з нержавіючої сталі

свердловина 12–50 мм

Печатка 2RS

Мастило Харчовий клас Н1

Вставні кулькові підшипники з нержавіючої сталі серії NA створені для позицій конвеєра та приводу, які піддаються регулярному очищенню, контакту з вологою або помірному хімічному впливу. Вставка поєднує в собі кільця та кульки з нержавіючої сталі з ексцентричним фіксуючим хомутом, який захоплює вал без необхідності механічної обробки плечей. Зовнішнє кільце має сферичний профіль, тому пристрій розташовується в стандартних увігнутих корпусах і допускає невелике відхилення валу. З обох сторін використовуються контактні гумові ущільнювачі, а перед транспортуванням порожнину заповнюється харчовим мастилом. Діаметр отвору становить від 12 мм до 50 мм, зовнішній діаметр від 32 мм до 100 мм і ширина від 12 мм до 32 мм. Робоча температура залишається від -20°C до 110°C. Серія в основному призначена для харчової промисловості, розливу напоїв, пакувальних ліній і фармацевтичного обладнання, де корозійна стійкість є вимогою закупівлі.

ОСНОВНІ ХАРАКТЕРИСТИКИ

Кільця та кульки з нержавіючої сталі

Витримує багаторазове промивання та хімічний контакт без утворення іржі та ямок на поверхнях доріжок.

Ексцентричний фіксатор

Хомут обертається на внутрішньому кільці, щоб затиснути вал, спрощуючи встановлення та дозволяючи зняти без пошкодження обробки вала.

Сферичний зовнішній контур

Підходить для увігнутих опорних блоків і фланцевих корпусів, поглинаючи невелике зміщення вала, яке інакше створило б навантаження на край доріжки кочення.

Контактне ущільнення та харчова наповнювач

Гумові контактні ущільнення з обох сторін блокують воду та залишки продукту, а попередньо заповнене мастило H1 підтримує санітарні умови експлуатації.

ДОВІДКА НА ЗАМОВЛЕННЯ

свердловина diameter 12 мм – 50 мм

Зовнішній діаметр 32 мм – 100 мм

Ширина 12 мм – 32 мм

Матеріал кільця та кулі Нержавіюча сталь

Метод блокування Комір ексцентрик

Печаткаing type 2RS контактна гума

Мастило fill Харчовий клас Н1

Діапазон температур -20°C до 110°C

Сумісність житла Подушка блок / фланець

Упаковка Стійкий до корозії картон

ОБЛАСТІ СПЕЦИФІКАЦІЇ

Конвеєри харчової промисловості

Підтримка роликів і приводних валів на лініях, які часто виконують цикли промивання дезінфікуючими засобами.

Лінії розливу напоїв

Конвеєр і місця наповнення піддаються впливу бризок води, залишків сиропу та хімікатів для чищення.

Пакувальне обладнання

Блоки укупорки, етикетування та упаковки в коробки, де присутні вологість і пил продукту.

Фармацевтичне обладнання

Обладнання для чистих приміщень, якому потрібна стійкість до корозії та низьке виділення частинок із рухомих частин.

Морські та докові підрозділи

Обладнання для обробки палуби, яке піддається впливу солоного повітря та періодичного контакту з водою.

Приводи хімічної обробки

Обладнання для змішування та транспортування, де м’яке корозійне середовище контактує з приміщенням.

ПИТАННЯ ЗАКУПІВЕЛЬ

Чим ексцентрикова манжета відрізняється від гвинтового замка?

Ексцентрикова втулка обертається на внутрішньому кільці, щоб затиснути вал по всій окружності, розподіляючи силу захоплення більш рівномірно, ніж установчі гвинти з точковим контактом. Це зменшує ризик розмітки на валу та дозволяє знімати без подряпин на поверхні валу.

Чи можна встановити серію NA в існуючі корпуси подушок?

так Сферичний зовнішній контур відповідає стандартним увігнутим отворам корпусу, тому вставка підходить для сумісних подушок і фланцевих блоків. Перед складанням перевірте діаметр отвору корпусу на зовнішній діаметр вставки.

Яке мастило застосовується на заводі?

Перед ущільненням кожен блок упакований харчовим мастилом H1. Об’єм заповнення встановлюється відповідно до розміру підшипника, тому додаткове змащування перед установкою з боку лінії не потрібне.

Яка нержавіюча сталь використовується для кілець і м'ячів?

У кільцях і кульках використовується нержавіюча сталь підшипника, обрана для вологого та помірно корозійного використання. Точний клас вказано в сертифікаті матеріалу, який додається до кожного вантажу.

СКЛАДСЬКО-МОНТАЖНІ ПРИМІТКИ

Підготовка валу

Перед установкою підшипника очистіть вал і видаліть задирки. Дефекти поверхні під внутрішнім кільцем створюють локальні точки напруги, що скорочує термін служби.

Затягування коміра

Поверніть ексцентрик у напрямку обертання вала та затягніть стопорний гвинт. Повторно перевірте сидіння після перших годин роботи.

Перевірка отвору корпусу

Переконайтеся, що увігнутий отвір корпусу чистий і вільний від твердих залишків. Забруднення зменшує ефект самовирівнювання та скорочує термін служби вставки.

Зберігання

Зберігайте оригінальну упаковку герметичною до виходу з боку лінії. Зберігайте подалі від хлорованих розчинників і високої вологості, щоб зберегти нержавіюче покриття.

Нержавіюча вставка серії NA ексцентриковий запірний комір Харчовий наповнювач H1

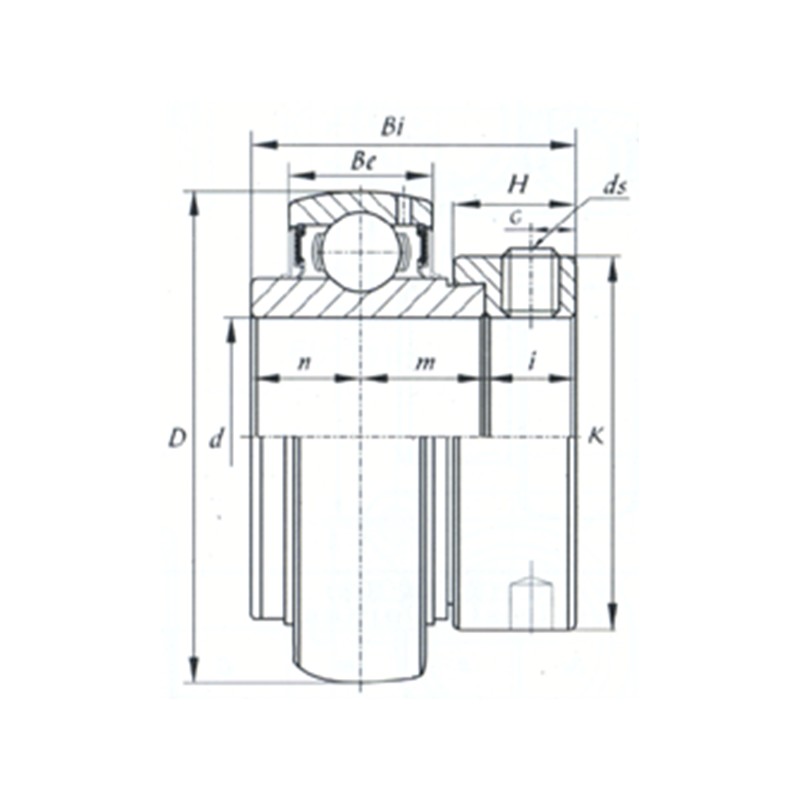

№ підшипника	d		Розміри (мм)									Номінальне навантаження (кН)
№ підшипника	(мм)	(в.)	D	бути	Бі	B1	n	K	H	G	ds	Динамічний	Статичний
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	М10х1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	М10х1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	М10х1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	М10х1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
