Виробництво на замовлення Серія РНК Голковий валиковий підшипник Виробник, Завод

Серія РНК

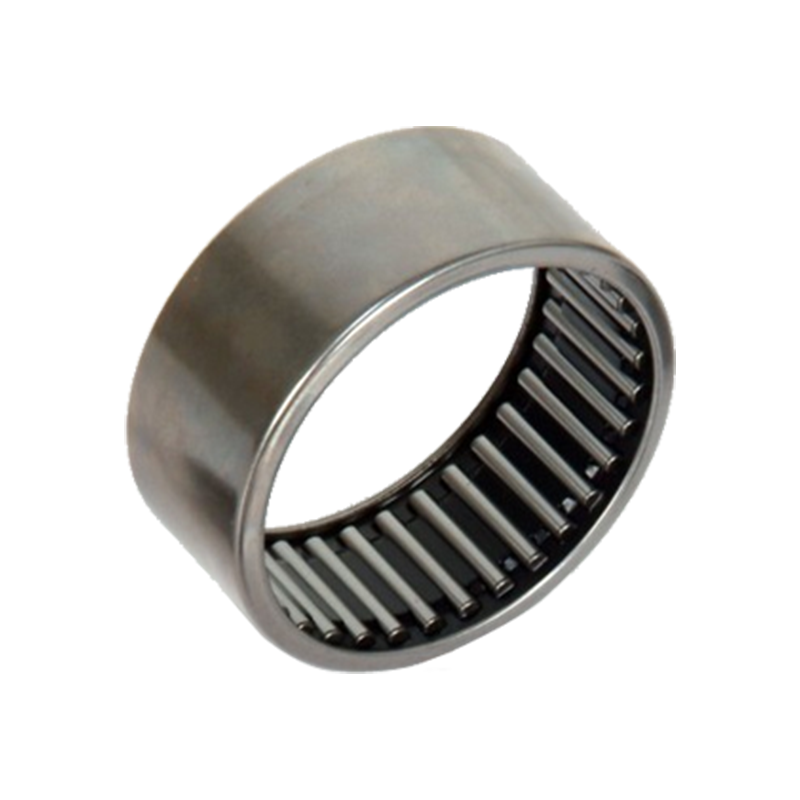

Голчасті колісні підшипники серії RNA є типом підшипника з високою несучою здатністю та використанням простору, і широко використовуються в механічному обладнанні. У його конструкції використовуються голчасті тіла кочення, які мають більшу площу контакту та нижчий коефіцієнт тертя, ніж традиційні шарикопідшипники. Це дозволяє підшипникам серії RNA витримувати більші навантаження, одночасно зменшуючи втрати енергії. Внутрішнє та зовнішнє кільця цієї серії підшипників можна розділити для легкого встановлення та обслуговування, і вони підходять для різних робочих середовищ, особливо для застосування в обмеженому просторі. Підшипники серії RNA широко використовуються в автомобілях, промисловому обладнанні, електронному обладнанні та інших галузях.

Надіслати запит

СЕРІЯ РНК · БЕЗ ВНУТРІШНЬОГО · ВИСОКА ЩІЛЬНІСТЬ

Серія РНК Голчасті роликові підшипники

Хigh Radial Load Capacity

Незважаючи на компактний поперечний переріз, велика площа контакту голок дозволяє керувати значними радіальними силами.

Компактний дизайн

Відсутність внутрішнього кільця зменшує загальний діаметр підшипникового вузла, сприяючи створенню менших і легших корпусів.

Хigh Rotational Precision

У поєднанні з правильно обробленим валом серія RNA забезпечує мінімальний радіальний зазор і високу точність ходу.

Покращена жорсткість

Прямий контакт між голками та валом підвищує загальну жорсткість механічного вузла.

Технічні характеристики

Діапазон отворів (після монтажу) 10 мм - 65 мм

Діапазон зовнішнього діаметра 17мм - 85мм

Діапазон ширини 10 мм - 40 мм

Динамічне навантаження 5,2 кН - 52,0 кН

Обмеження швидкості (мастило) 8000 - 20000 об / хв

Варіанти клітки Пressed steel / polyamide

Сценарії застосування

Завдяки високій щільності навантаження та компактній геометрії голчасті роликові підшипники серії RNA використовуються в багатьох галузях промисловості.

Автомобільні системи

Коробки передач, трансмісії та механізми рульового управління, де потрібна компактна інтеграція.

Промислове обладнання

Текстильне обладнання, друкарські машини, сільськогосподарська техніка.

ПT

Пower Tools

Хigh-speed rotating shafts in construction and woodworking tools.

ПC

Пumps and Compressors

Сupport for crankshafts and connecting rods in limited-space housings.

Правила зберігання та монтажу

Сhaft Preparation

Поверхня вала, яка використовується як доріжка кочення, повинна мати твердість поверхні від 58 до 64 HRC і шорсткість поверхні (Ra), що не перевищує 0,2 мкм.

Сtorage Conditions

Підшипники слід зберігати в оригінальній антикорозійній упаковці в чистому сухому середовищі при температурі від 10 °C до 25 °C.

Технічне обслуговування мастила

Необхідно регулярно перевіряти рівень мастила, щоб запобігти контакту металу з металом, який може призвести до передчасної втоми та виділення тепла.

Спосіб встановлення

Використовуйте професійні монтажні інструменти, щоб застосувати зусилля лише до кільця, яке встановлюється. Уникайте прямих ударів молотком по голках або клітці, щоб запобігти деформації.

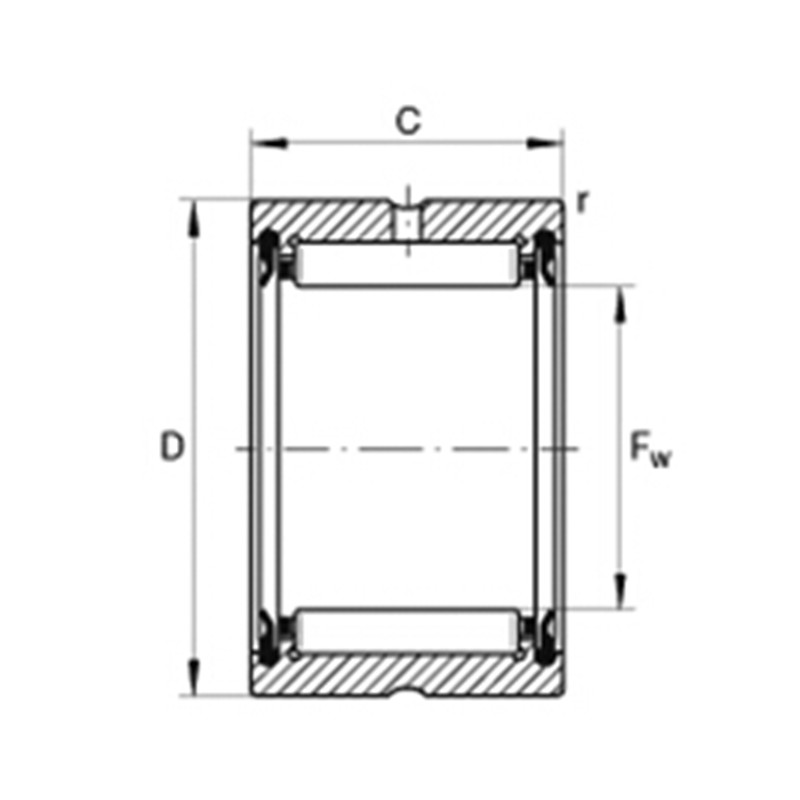

Позначення підшипника			Діаметр валу (мм)	Вага (кг)	Граничні розміри (мм)					Номінальне навантаження (N)		Обмеження швидкості (rpm)
Без ІЧ	вага	З ІЧ	Діаметр валу (мм)	Вага (кг)	d	Fw	Д	C	Б	Дynamic	Статичний	олія
РНК7.8169	-	-	-	7.8	-	7.8	16	-	9	-	-	-
РНК8Х19Х9	-	-	-	7.8	-	8	19	-	9	-	-	-
РНК8Х14Х8	-	-	-	7.8	-	8	14	-	8	-	-	-
РНК496	-	-	-	7.8	-	8	15	-	10	-	-	-
РНК8Х15Х10ТН	-	-	-	7.8	-	8	15	-	10	-	-	-
РНК4900	24.4	-	-	7.8	-	14	22	-	13	8500	9000	25000
РНК6900	29.1	-	-	7.8	-	14	22	-	22	12800	15600	25000
РНК152815	31.7	-	-	7.8	-	15	28	-	15	13600	17200	24000
РНК4901	16.6	-	-	7.8	-	16	24	-	13	6400	8900	15500
РНК6901	28.7	-	-	7.8	-	16	24	-	22	14000	18600	15500
РНК4902	20.5	-	-	7.8	-	20	28	-	13	11000	12900	12000
РНК6902	35.4	-	-	7.8	-	20	28	-	23	10800	12800	12000
РНК5902		-	-	7.8	-	20	28	-	18
РНК4903	20.7	-	-	7.8	-	22	30	-	13	12000	16800	16300
РНК5903		-	-	7.8	-	22	30	-	18
РНК6903	39.8	-	-	7.8	-	22	30	-	23	14000	19900	16300
РНК4904	50.8	-	-	7.8	-	25	37	-	17	11900	16500	15000
РНК6904	97.7	-	-	7.8	-	25	37	-	30	26000	43000	15000
РНК22/6 2RS	18	NA22/6 2RS	22	19	6	10	19	12	11.8	5000	4350	18000
РНК22/6 2RSX	18	NA22/6 2RSX	22	19	6	10	19	12	11.8	5000	4350	18000
РНК22/8 2RS	29	NA22/8 2RS	34	24	8	12	24	12	11.8	5500	5200	14000
РНК22/8 2RSX	29	NA22/6 2RSX	34	24	8	12	24	12	11.8	5500	5200	14000
РНК283833	99.8	-	-	28	-	28	38	-	33	33000	57000	12000
РНК69/22		-	-	28	-	28	39	-	30
РНК4905	57	-	-	28	-	30	42	-	17	23600	31500	14000
РНК6905	106.5	-	-	28	-	30	42	-	30	39000	59000	14000
РНК305225	-	-	-	28	-	30	52	-	25
РНК49/28	80	-	-	28	-	32	45	-	17	17400	30000	13000
РНК69/28	125	-	-	28	-	32	45	-	30	39500	61300	13000
РНК324527	-	-	-	28	-	32	45	-	27
РНК4906	62.8	-	-	28	-	35	47	-	17	17000	30500	12000
РНК6906	116	-	-	28	-	35	47	-	30	35000	67000	12000
РНК354527	-	-	-	28	-	35	45	-	27	-	-	-
РНК5906	108	-	-	28	-	35	47	-	23	-	-	-
РНК355730	-	-	-	28	-	35	57	-	30	-	-	-
РНК355734	-	-	-	28	-	35	57	-	34	-	-	-
РНК49/32	-	-	-	28	-	40	52	-	20	-	-	-
РНК69/32	147	-	-	28	-	40	52	-	36	25500	68500	8500
РНК405422	-	-	-	28	-	40	54	-	22	-	-	-
РНК40X55X20	-	-	-	28	-	40	55	-	20	-	-	-
РНК4907	99.3	-	-	28	-	42	55	-	20	19800	41500	8700
РНК5907	-	-	-	28	-	42	55	-	27
РНК6907	160	-	-	28	-	42	55	-	36	26000	60500	8700
РНК425622	-	-	-	28	-	42	56	-	22	-	-	-
РНК456227K	-	-	-	28	-	45	62	-	27	-	-	-
РНК2200 2RS	52	NA2200 2RS	60	30	10	14	30	14	13.8	7600	8100	11000
РНК2200 2RSX	52	NA2200 2RSX	60	30	10	14	30	14	13.8	7600	8100	11000
РНК2201 2RS	57	NA2201 2RS	67	32	12	16	32	14	13.8	8500	9700	9500
РНК2201 2RSX	57	NA2201 2RSX	67	32	12	16	32	14	13.8	8500	9700	9500
РНК2202 2RS	60	NA2202 2RS	75	35	15	20	35	14	13.8	9600	12000	7000
РНК2202 2RSX	60	NA2202 2RSX	75	35	15	20	35	14	13.8	9600	12000	7000
РНК2203 2RS	94	NA2203 2RS	112	40	17	22	40	16	15.8	12000	16500	6000
РНК2203 2RSX	94	NA2203 2RSX	112	40	17	22	40	16	15.8	12000	16500	6000
РНК2204 2RS	152	NA2204 2RS	177	47	20	25	47	18	17.8	18500	21900	4600
РНК2204 2RSX	152	NA2204 2RSX	177	47	20	25	47	18	17.8	18500	21900	4600
РНК4908	132	-	-	48	-	48	62	-	22	31000	63000	8120
РНК5908	225	-	-	48	-	48	62	-	30	31000	63000	8120
РНК6908	238	-	-	48	-	48	62	-	40	64000	112000	8120
РНК50/25	167	-	-	50	-	50	62	-	25	28000	67000	8140
РНК50/35	236	-	-	50	-	50	62	-	35	32000	70100	8140
РНК2205 2RS	179	NA2205 2RS	209	52	25	30	52	18	17.8	20100	26000	3500
РНК2205 2RSX	179	NA2205 2RSX	209	52	25	30	52	18	17.8	20100	26000	3500
РНК4909	163	-	-	52	-	52	68	-	22	37000	69500	7600
РНК5909	232	-	-	52	-	52	68	-	30	-	-	-
РНК6909	308	-	-	52	-	52	68	-	40	61500	123500	7600
РНК4910	161	-	-	58	-	58	72	-	22	41000	72000	7500
РНК6910	296	-	-	58	-	58	72	-	40	68000	135000	7500
РНК2206 2RS	284	NA2206 2RS	324	62	30	35	62	20	19.8	23000	28000	2800
РНК2206 2RSX	284	NA2206 2RSX	324	62	30	35	62	20	19.8	23000	28000	2800
РНК4911	241	-	-	63	-	63	80	-	25	50600	96580	7000
РНК6911	430	-	-	63	-	63	80	-	45	82560	172000	7000
РНК4912	257	-	-	68	-	68	85	-	25	52800	91050	7000
РНК5912	408	-	-	68	-	68	85	-	34	-	-	-
РНК6912	436	-	-	68	-	68	85	-	45	88500	186000	7000
РНК2207 2RS	432	NA2207 2RS	505	72	35	42	72	23	22.7	29800	46300	2200
РНК2207 2RSX	432	NA2207 2RSX	505	72	35	42	72	23	22.7	29800	46300	2200
РНК4913	300	-	-	72	-	72	90	-	25	57500	110500	6500
РНК6913	571	-	-	72	-	72	90	-	45	87600	194500	6500
РНК2208 2RS	530	NA2208 2RS	628	80	40	48	80	23	22.7	38200	57700	1700
РНК2208 2RSX	530	NA2208 2RSX	628	80	40	48	80	23	22.7	38200	57700	1700
РНК4914	400	-	-	80	-	80	100	-	30	79000	154000	5500
РНК6914	815	-	-	80	-	80	100	-	54	121000	263000	5500
РНК2209 2RS	545	NA2209 2RS	655	85	45	52	85	23	22.7	40300	63800	1600
РНК2209 2RSX	545	NA2209 2RSX	655	85	45	52	85	23	22.7	40300	63800	1600
РНК4915	472	-	-	85	-	85	105	-	30	82000	158000	5500
РНК5915	745	-	-	85	-	85	105	-	40	-	-	-
РНК6915	923	-	-	85	-	85	105	-	54	128000	272000	5500
РНК22010 2RS	563	NA22010 2RS	690	90	50	58	90	23	22.7	66000	86000	1300
РНК22010 2RSX	563	NA22010 2RSX	690	90	50	58	90	23	22.7	66000	86000	1300
РНК6Х13Х8ТН	-	-	-	90	-	6	13	-	8	-	-	-
РНК4916	496	-	-	90	-	90	110	-	30	81000	170500	5000
РНК6916	978	-	-	90	-	90	110	-	54	130500	280600	5000
РНК4917	608	-	-	100	-	100	120	-	35	98000	207000	4600
РНК6917	1112	-	-	100	-	100	120	-	63	161000	337000	4600
РНК4918	713	-	-	105	-	105	125	-	35	98500	239000	4000
РНК6918	1250	-	-	105	-	105	125	-	63	174000	38000	4000
РНК4919	685	-	-	110	-	110	130	-	35	112000	245000	3870
РНК6919	1325	-	-	110	-	110	130	-	63	196000	400000	3870
РНК4920	1006	-	-	115	-	115	140	-	40	120000	264000	3700
РНК4922	1200	-	-	125	-	125	150	-	40	124000	270000	3300
РНК4924	1760	-	-	135	-	135	165	-	45	174000	386000	2900
РНК4928	2350	-	-	160	-	160	190	-	50	200000	460000	2900
