Серія NUP2200

Циліндричні роликові підшипники серії NUP є важливим механічним компонентом і широко використовуються в різноманітному промисловому обладнанні. Його структурний дизайн є унікальним. Внутрішнє кільце має роз’ємну конструкцію, а зовнішнє кільце оснащене двома бічними стопорними кільцями, що дозволяє йому витримувати великі радіальні та менші осьові навантаження. Площа контакту між роликами цього типу підшипників і внутрішнім і зовнішнім кільцями є великою, завдяки чому ефективно зменшується тертя та знос і продовжується термін служби. Підшипники серії NUP характеризуються високою жорсткістю та несучою здатністю та підходять для високошвидкісних і важких навантажень. Крім того, його встановлення та обслуговування також відносно зручні, і він підходить для використання в багатьох галузях, таких як двигуни, редуктори та механічне обладнання.

Надіслати запит

NUP2200

ЦИЛІНДРИЧНІ РОЛИКОВІ ПІДШИПНИКИ

Однорядний · цілісні фланці з обох сторін внутрішнього кільця · двостороннє осьове розташування

цілісні фланці

розташування валу

розбірна конструкція

висока радіальна ємність

Деталі конструкції

Циліндричні роликопідшипники серії NUP2200 мають вбудовані фланці з обох сторін внутрішнього кільця, що забезпечує двонаправлене осьове розташування валу відносно корпусу. Ця конструкція поєднує в собі радіальну навантажувальну здатність повного циліндричного комплекту роликів із здатністю передавати осьові зусилля в обох напрямках. Зовнішнє кільце має два цілісних ребра, які направляють набір роликів, а внутрішнє кільце містить фіксовані фланці на обох кінцях. Відокремлювана конструкція дозволяє встановлювати вузол внутрішнього кільця з роликами та сепаратором незалежно від зовнішнього кільця. Ролики направляються обробленим латунним або пресованим сталевим сепаратором, зберігаючи постійний відстань за різних швидкостей. Доріжки кочення пройшли індукційне загартування до 60-64 HRC із фінішною поверхнею Ra від 0,2 до 0,4 мікрометра.

Можливість напрямку навантаження

Радіальне навантаження повна місткість

Осьове навантаження (двостороннє) до 0,25 х C0

Комбіноване навантаження перевірено на високу швидкість

Таблиця розмірів

NUP2205 25х52х18 C 32,5 кН

NUP2206 30х62х20 C 48,0 кН

NUP2207 35х72х23 C 61,0 кН

NUP2208 40x80x23 C 72,0 кН

NUP2209 45x85x23 C 76,5 кН

NUP2210 50х90х23 C 82,0 кН

NUP2212 60х110х28 C 118 кН

NUP2215 75х130х31 C 158 кН

0.025

коефіцієнт тертя типовий

150°C

макс безперервна робота

доступний клас точності

Перевірені в польових умовах установки

головні вали електродвигунів промислові редуктори опори ротора насоса приводи компресорів шківи конвеєрної головки транспортно-розвантажувальне обладнання

Конструкція NUP проти інших циліндричних роликових підшипників

Серія НУ

Відсутність фланців на внутрішньому кільці → осьова свобода в обох напрямках

NJ серіал

Один фланець на внутрішньому кільці → осьове розташування в одному напрямку

Серія НУП

Подвійні фланці на внутрішньому кільці → двонаправлене розташування валу

Критичні примітки щодо застосування

Несуча здатність до осьового навантаження обмежена 25 відсотками статичного радіального навантаження для конструкції NUP.

Під час монтажу переконайтеся, що цілісні фланці на внутрішньому кільці не піддаються ударам під час монтажу.

Мінімальне радіальне навантаження 0,02 C потрібне для запобігання ковзанню ролика на високих швидкостях обертання.

Для застосувань із частими осьовими реверсами підшипники NUP забезпечують позитивне розташування валу без додаткових упорних підшипників.

Технічні запити

Що відрізняє NUP від підшипників NJ?

Підшипники NUP мають вбудовані фланці з обох боків внутрішнього кільця, що забезпечує двонаправлене осьове розташування. Підшипники NJ мають один фланець, що дозволяє осьове зміщення в одному напрямку.

Чи можуть підшипники NUP компенсувати зміщення?

Кутова різниця обмежена менш ніж 0,05 градусами через геометрію лінії контакту. Сферичні роликові підшипники рекомендовані для перекосів понад 0,1 градуса.

Рекомендована процедура монтажу для серії NUP2200

Запресуйте або нагрійте внутрішнє кільце на валу за допомогою індукційного нагрівача до 90-100°C. Встановіть зовнішнє кільце з посадкою корпусу H7 для обертового зовнішнього кільця або j6 для нерухомого зовнішнього кільця.

Відповідність розмірам ISO 15:2017 DIN 5412-1 взаємозамінний

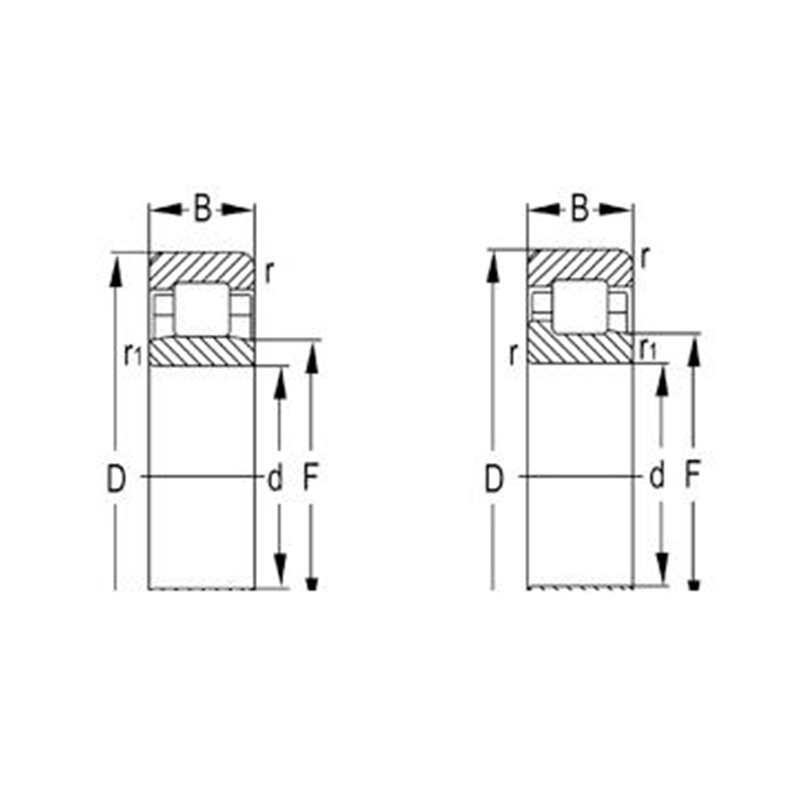

Позначення	Основні розміри (мм)					Базова навантаження (KN)		Обмежена швидкість (об/хв)		вага
Позначення	d	Д	Б	мін	rs1хв	Дynamic(Cr)	Статичний (Cor)	Мастило	олія	(кг)
NUP2204E	20	47	18	1	0.6	30.5	28.3	14000	16000	0.158
NUP2205E	25	52	18	1	0.6	35	34.5	11000	13000	0.186
NUP2206E	30	62	20	1	0.6	49	50	9700	11000	0.297
NUP2207E	35	72	23	1.1	0.6	61.5	65.5	8500	10000	0.455
NUP2208	40	80	23	1.1	1.1	58	62	8500	10000	0.49
NUP2208E	40	80	23	1.1	1.1	72.5	77.5	7600	8900	0.552
NUP2209	45	85	23	1.1	1.1	61.5	68	7600	9000	0.53
NUP2209E	45	85	23	1.1	1.1	76	84.5	6800	8000	0.6
NUP2210	50	90	23	1.1	1.1	64	73.5	6900	8100	0.571
NUP2210E	50	90	23	1.1	1.1	79.5	91.5	6200	7300	0.652
NUP2211	55	100	25	1.5	1.1	75.5	87	6300	7400	0.773
NUP2211E	55	100	25	1.5	1.1	97	114	5600	6600	0.968
NUP2212	60	110	28	1.5	1.5	96	116	5800	6800	1.06
NUP2212E	60	110	28	1.5	1.5	131	157	5200	6100	1.21
NUP2213	65	120	31	1.5	1.5	120	149	5400	6300	1.4
NUP2213E	65	120	31	1.5	1.5	149	181	4800	5600	1.6
NUP2214	70	125	31	1.5	1.5	119	151	5000	5900	1.47
NUP2214E	70	125	31	1.5	1.5	156	194	4500	5200	1.7
NUP2215	75	130	31	1.5	1.5	130	162	4700	5500	1.55
NUP2215E	75	130	31	1.5	1.5	162	207	4200	4900	1.79
NUP2216	80	140	33	2	2	147	186	4400	5100	1.93
NUP2216E	80	140	33	2	2	186	243	3900	4600	2.12
NUP2217	85	150	36	2	2	170	218	4100	4800	2.44
NUP2217E	85	150	36	2	2	217	279	3700	4300	2.68
NUP2218	90	160	40	2	2	197	248	3900	4600	3.1
NUP2218E	90	160	40	2	2	242	315	3500	4100	3.33
NUP2219	95	170	43	2.1	2.1	230	298	3600	4300	3.79
NUP2219E	95	170	43	2.1	2.1	286	370	3300	3800	4.14
NUP2220	100	180	46	2.1	2.1	258	340	3500	4100	4.57
NUP2220E	100	180	46	2.1	2.1	335	445	3100	3600	5.01
NUP2222	110	200	53	2.1	2.1	320	415	3100	3700	6.56
NUP2222E	110	200	53	2.1	2.1	385	515	2800	3300	7.4
NUP2224	120	215	58	2.1	2.1	350	460	2900	3400	8.19
NUP2224E	120	215	58	2.1	2.1	450	620	2600	3000	9.18
NUP2226	130	230	64	3	3	380	530	2600	3100	10.2
NUP2226E	130	230	64	3	3	530	735	2300	2700	11.8
NUP2228	140	250	68	3	3	445	635	2400	2800	12.9
NUP2228E	140	250	68	3	3	575	835	2100	2500	15.8
NUP2230	150	270	73	3	3	500	710	2200	2600	16.3
NUP2230E	150	270	73	3	3	660	980	2000	2400	19.7
