Серія UCFL

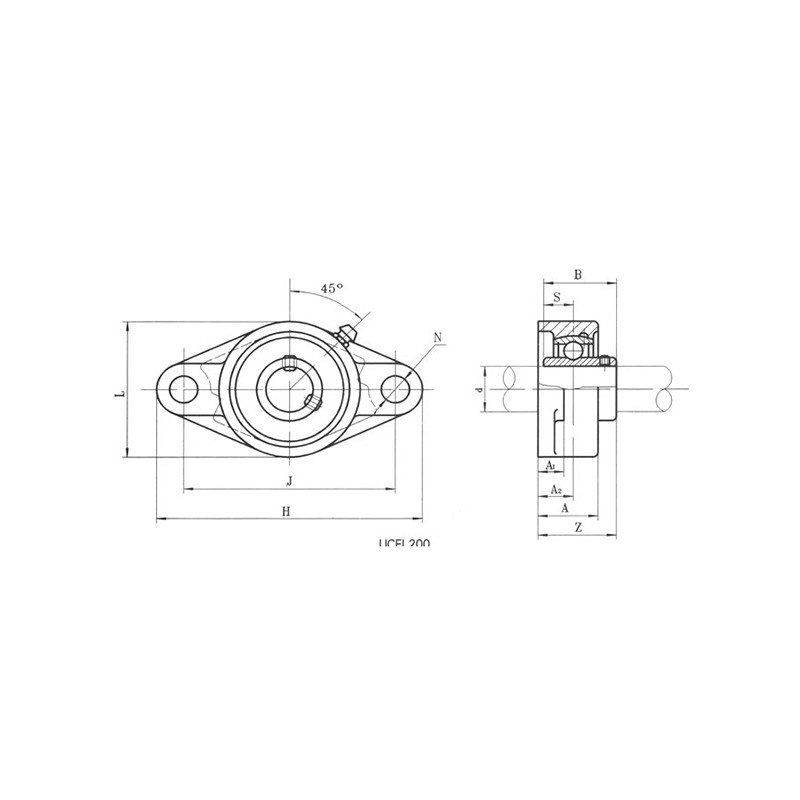

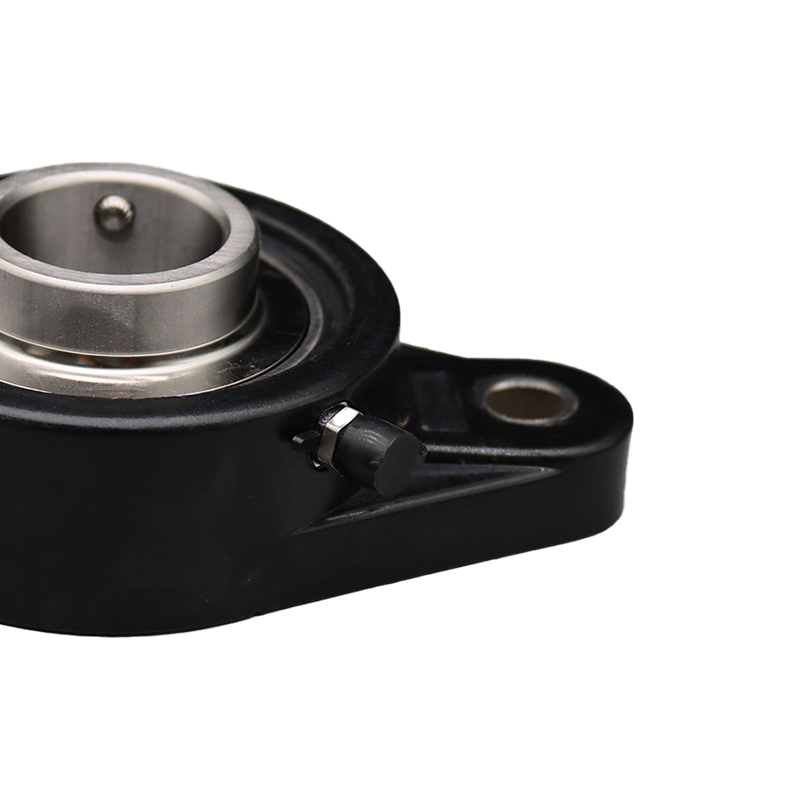

Підшипники блоку подушок серії UCFL - Конфігурація фланця з двома болтами

Серія підшипників блоку подушок UCFL має чавунний корпус і сферичне зовнішнє кільце на вставці підшипника, призначене для застосувань, що вимагають розміщення вирівнювання та міцного кріплення. Серія UCFL включає конфігурацію фланця з подвійним болтом, що забезпечує стабільність і розподіл навантаження в компактному форм-факторі. Вставка підшипника закріплена всередині корпусу за допомогою фіксатора. Цей продукт розроблений відповідно до промислових стандартів, пропонуючи надійне рішення для систем передачі електроенергії.

Характеристики продукту

• Корпус фланця з двома болтами: Корпус UCFL відлитий з високоякісного заліза, забезпечуючи структурну цілісність і стійкість до деформації під навантаженням. Схема кріплення з двома болтами полегшує безпечну та просту установку на рами обладнання.
• Сферичне зовнішнє кільце: Вставка підшипника має сферичний зовнішній діаметр, що дозволяє здійснювати початкове зміщення вала при монтажі. Ця функція забезпечує статичне кутове зміщення до 2° без шкоди для продуктивності.
• Механізм блокування гвинта: Внутрішнє кільце підшипника кріпиться до валу за допомогою двох установочних гвинтів, розташованих під кутом 120°. Цей спосіб блокування забезпечує міцне зчеплення з валом, запобігаючи ковзанню та зберігаючи концентричність під експлуатаційними навантаженнями.
• Попередньо змащений і герметичний: Кожен підшипник попередньо змащений стандартним мастилом для негайного використання та оснащений контактними ущільненнями для запобігання потраплянню забруднення та утримання мастила, подовжуючи термін служби в різних робочих середовищах.

Області застосування

Цей продукт є технічним компонентом для використання в наступних механічних системах та обладнанні:

• Конвеєрні системи та обладнання для обробки матеріалів.
• Сільськогосподарська техніка, включаючи ґрунтообробні та збиральні знаряддя.
• Лінії пакування та розливу.
• Текстильне обладнання.
• Вентилятори HVAC та промислові повітродувки.

Загальні запити щодо закупівель

1. Яка різниця між підшипниками блоку подушок UCFL і UCF, і коли я повинен вибрати один над іншим?

Основна відмінність - конфігурація кріплення. The Серія UCFL має двоболтовий еліптичний корпус фланця, тоді як серія UCF використовує чотириболтовий квадратний корпус фланця. UCFL зазвичай використовується в програмах, де простір для монтажу обмежений або де малюнок із двома болтами достатній для вимог до навантаження, наприклад, на вертикальних поверхнях або рамах машин. І навпаки, серія UCF забезпечує більш стабільне кріплення з більшою вантажопідйомністю завдяки своїй моделі з чотирма болтами. Вибір повинен ґрунтуватися на конкретних вимогах до навантаження та доступному монтажному просторі вашої конструкції. Для детального аналізу навантаження наша команда технічної підтримки може допомогти у виборі відповідної серії та розміру підшипника.

2. Як визначити правильний розмір підшипника для мого вала та запобігти передчасному виходу з ладу через зміщення або вібрацію?

Вибір правильного розміру підшипника, зокрема діаметра отвору (ID), має вирішальне значення для забезпечення належної посадки на вал. Це запобігає поширеним проблемам, таким як повзучість підшипника або пошкодження вала. Передчасна несправність через зміщення пом’якшується сферичним зовнішнім кільцем підшипника UCFL, яке враховує незначне початкове статичне зміщення. Однак надмірне динамічне зміщення або вібрація, що перевищує проектну потужність підшипника, може призвести до скорочення терміну служби. Щоб запобігти цьому, обчисліть фактичне навантаження програми, робочу швидкість і температуру. Ви також повинні переконатися, що допуск на вал і отвір корпусу знаходяться в заданих межах. Для складних застосувань або для підтвердження ваших розрахунків зверніться до таблиць оцінки навантаження підшипника або попросіть консультації з одним із наших інженерів додатків.
