Виробництво на замовлення Серія UCT Подушки блокові кулькові підшипники Виробник, Завод

Серія UCT

The Шарикопідшипники з опорними блоками серії UCT , які часто називають підшипниками приймального вузла, складаються з прецизійної механічної обробки Тип UCT чавунний корпус і вставний підшипник із хромованої сталі GCR15 зі сферичним зовнішнім діаметром. Ця спеціальна конфігурація розроблена для полегшення регулювання натягу та вирівнювання вала в механічних системах. Корпус має ковзну проріз з боків, що дозволяє всьому блоку переміщатися по рамі або рейці. Ця конструкція в основному використовується для підтримки натягу ременя або регулювання міжцентрової відстані обертових валів у конвеєрних системах і вузлах передачі енергії.

Надіслати запит

СЕРІЯ UCT · НАТЯЖЕННЯ · САМОВИРІНЮВАННЯ · КОНСТРУКЦІЯ СЛІД

Серія UCT Рама вузла натягу з підшипниковою вставкою

регулювання рамки-слайд сферичне зовнішнє кільце мастильний ніпель

Можливість структурного натягу

Інтегрована рама-ковзання дозволяє здійснювати лінійне регулювання, забезпечуючи постійне натягнення ременя або ланцюга без необхідності повного розбирання системи.

Самовирівнювання геометрії

Внутрішній вставний підшипник серії UC має сферичне зовнішнє кільце, яке відповідає увігнутому отвору корпусу, компенсуючи незначні перекоси валу або неточності монтажу.

Динамічне керування навантаженням

Виготовлені з високовуглецевої хромованої сталі, внутрішні кільця та кульки забезпечують рівномірний розподіл навантаження при змінних швидкостях обертання.

Ефективність ущільнення та змащення

Оснащений стандартним мастильним ніпелем і системою багатокромкового ущільнення, пристрій запобігає проникненню пилу та вологи, зберігаючи мастило протягом подовжених інтервалів обслуговування.

Технічні характеристики

Матеріал корпусу Чавун / штампована сталь

Вставний тип підшипника Серія UC (блокування гвинтом)

Діапазон діаметрів валу 12 мм до 50 мм

Регулювання подорожі 25-60 мм

Система ущільнення Повстяна печатка з кількома губами

Мастильний штуцер Стандартний мастильний ніпель M6 / M8

Загальні сценарії промислового застосування

Системи натягу конвеєрів

Використовується в кінці стрічкових конвеєрів для регулювання натягу стрічки та запобігання ковзанню під час транспортування матеріалу.

Сільськогосподарська техніка

Використовується в комбайнах і зернових елеваторах, де положення вала необхідно відкалібрувати для різних типів культур.

Текстильні та пакувальні лінії

Інтегровано в обладнання, яке вимагає точного відстеження ременів і ланцюгів у високошвидкісних виробничих середовищах.

Промислові вентилятори та повітродувки

Полегшує вирівнювання вузлів двигуна з ремінним приводом для мінімізації вібрації та втрати потужності.

яnstallation and Maintenance Protocol

Перевірка вирівнювання Переконайтеся, що напрямні ковзання паралельні та вільні від сміття перед встановленням корпусу UCT, щоб запобігти заклиненню під час регулювання.

Калібрування крутного моменту Установчі гвинти повинні бути затягнуті до вказаних значень крутного моменту, щоб запобігти прослизанню вала без деформації внутрішнього кільця.

Частота змащення За стандартних робочих температур (від -20 °C до 100 °C) мастило слід поповнювати залежно від годин роботи та рівня пилу в навколишньому середовищі.

Умови зберігання Блоки слід зберігати в сухому середовищі з контрольованою температурою в оригінальній антикорозійній упаковці, щоб запобігти атмосферній корозії поверхонь підшипників.

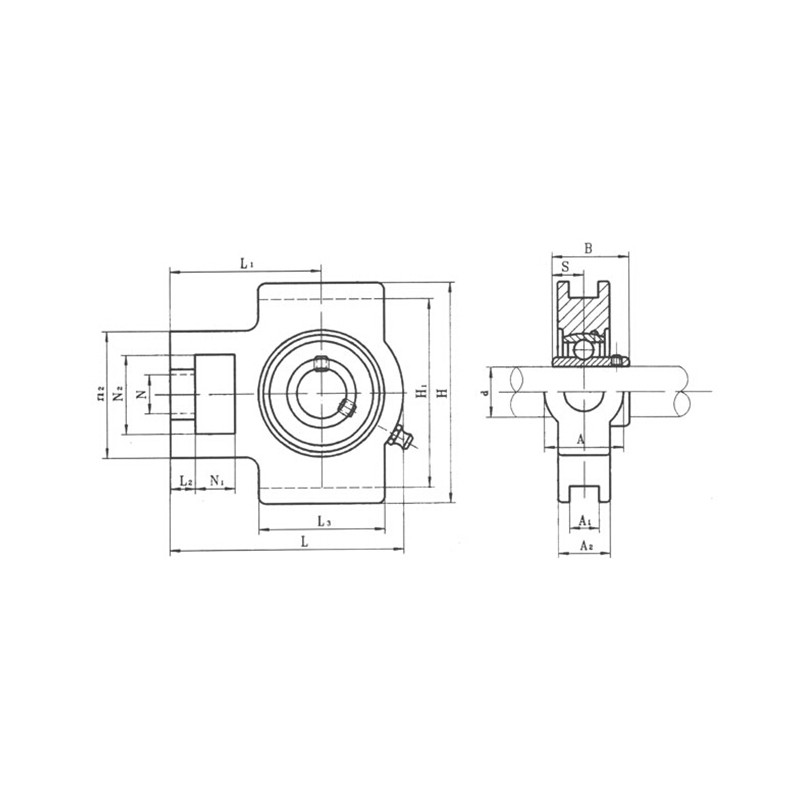

Модель	Розмір（мм）																Тип підшипника	Тип будинку	Вага (з сидінням)
Модель	d	Н1	Л2	Х2	N2	N	L3	А1	H1	H	L	A2	A	L1	Б	С	Тип підшипника	Тип будинку	(кг)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCТ205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCТ210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCТ211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCТ212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCТ214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCТ215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCТ216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11

Серія UCT
