Серія 23200

Сферичні роликові підшипники серії 23200 — це різновид підшипників, придатних для умов важкого та ударного навантаження, з чудовою продуктивністю самовирівнювання, яка може автоматично регулювати кутову похибку, створювану підшипником через зміщення вала або зміщення корпусу. Ролики цих підшипників мають сферичну форму, а доріжки кочення внутрішнього та зовнішнього кілець також сферичні, що дозволяє їм ефективно розподіляти навантаження, зменшувати тертя та знос, а також подовжувати термін служби. Серія 23200 широко використовується в галузях промисловості, таких як гірниче обладнання, металургійне обладнання, конвеєри та важке обладнання, яке може підтримувати стабільну роботу в суворих умовах і адаптуватися до високі швидкості та екстремальні робочі вимоги до температури.

Надіслати запит

Сферичний роликовий підшипник серії 23200

Сферичний роликовий підшипник серії 23200 сприймає радіальні та двонаправлені осьові навантаження за допомогою дворядної симетричної роликової конфігурації. Зовнішнє кільце містить сферичну доріжку кочення, яка забезпечує самовирівнювання, компенсуючи кутове зміщення між валом і корпусом. Ця серія має оптимізовану геометрію ролика з обробленим латунним або сталевим сепаратором, який підтримує відстань між роликами за різних умов навантаження. Підшипник працює в діапазоні температур від -30°C до 150°C для стандартних сталевих фіксаторів. Кожна одиниця включає логарифмічний профіль на роликах і доріжках кочення для зменшення напруги на краю. Внутрішня група кліренсу CN є стандартною, C3 і C4 доступні за специфікацією. Номінальне навантаження відповідає методам розрахунку ISO 281.

Основні переваги

Компенсація зсуву до 2 градусів в статичних умовах або 1,5 градуса в динамічному режимі роботи
Дворядне розташування роликів розподіляє радіальні навантаження по двох контактних лініях
Взаємозамінні параметри розмірів відповідно до стандарту ISO 15:2017
Наскрізна загартована підшипникова сталь з твердістю поверхні 58-62 HRC
Знімне внутрішнє кільце для монтажу на циліндричні або конічні перехідні втулки

Характеристики продукту

Діапазон діаметрів отвору	від 40 мм до 200 мм
Діапазон зовнішнього діаметра	від 80 мм до 420 мм
Діапазон ширини	від 23 мм до 138 мм
Динамічне навантаження (C)	98 кН до 1680 кН
Статична навантаження (C0)	127 кН до 2360 кН
Обмеження швидкості (мастило)	2000 об/хв до 5000 об/хв
Обмеження швидкості (масло)	2600 об/хв до 6700 об/хв
Варіанти матеріалів клітки	Латунь, сталь, поліамід
Класи внутрішнього оформлення	CN, C3, C4

Сценарії застосування

Грохоти вібраційні та ексцентрикові приводи при переробці заповнювачів
Промислові редуктори з вимогами до прогину валу
Головні вали вітряних турбін і механізми повороту/нахилу
Рулони для виробництва паперу та сушильні циліндри
Гірничі конвеєри з великими прольотами стволів
Обладнання для безперервного лиття сталі

Часті запитання

Який метод змащування застосовується до серії 23200?

Змащення літієвим комплексним милом класу 2 або 3 NLGI є стандартним для швидкостей нижче 70% граничної швидкості. Циркуляція масла або змащування в масляній ванні застосовуються, коли робочі температури перевищують 100 °C або швидкості наближаються до граничного значення.

Як правильно вибрати внутрішній зазор?

Зазор CN підходить для нормальних робочих температур від 20°C до 80°C зі сталевими валами. Зазор C3 застосовується, коли різниця температур між внутрішнім кільцем і корпусом перевищує 15°C або коли посадка з натягом перевищує 0,05% діаметра валу.

Що вказує на необхідність заміни підшипника?

Збільшення робочої амплітуди вібрації, що перевищує порогові значення ISO 10816-3, підвищення температури корпусу підшипника понад 95°C за постійного навантаження або чутний металевий скрегіт під час обертання.

Застереження щодо встановлення

Спосіб кріплення

Використовуйте індукційний нагрівач, щоб рівномірно розширити внутрішнє кільце. Максимальна температура нагріву обмежена 110°C для стандартної підшипникової сталі. Не перевищуйте 120°C, щоб уникнути впливу відпустки на твердість.

Рекомендації щодо встановлення валу

Для застосування з обертовим валом використовуйте посадку з натягом з допуском f6 або m6. Для застосування зі стаціонарним валом використовуйте перехідну посадку h6 або h7. Допуск на отвір корпусу рекомендований як H7 для розділених корпусів або P6 для суцільних корпусів.

Інтервал змащення

Змащуйте кожні 1000 годин роботи або тримісячний період за нормальних умов. При температурі навколишнього середовища вище 70°C скоротіть інтервал повторного змащування до 500 годин.

Умови зберігання

Зберігати в оригінальній упаковці з непошкодженим інгібітором корозії. Відносна вологість навколишнього середовища нижче 65%, діапазон температур від 0°C до 40°C. Уникайте штабелю більше трьох піддонів.

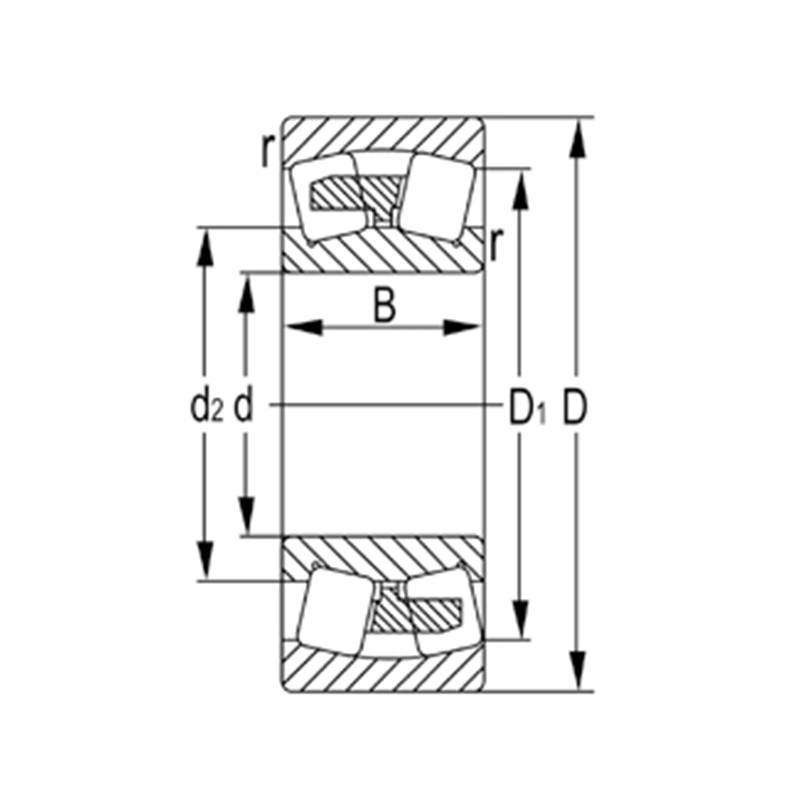

Позначення	Основні розміри (мм)				Базова навантаження (KN)		Обмежена швидкість (об/хв)		вага
Позначення	d	Д	Б	мін	Дynamic(Cr)	Статичний (Cor)	Мастило	олія	(кг)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
